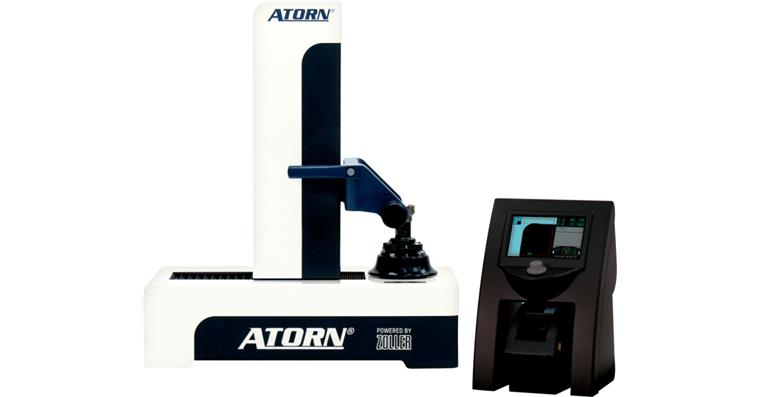

ATORN - ImageControllerBasic, 420 mm

Použití
Přednastavovací zařízení ATORN ImageController Basic s úžasnými funkcemi a s vynikajícím poměrem hodnoty k ceně. Nástroje snadno a rychle nastavíte na nejbližší hodnotu v mikrometrech. Přednastavovací zařízení jsou schopna odolat nástrahám dílenského využití a lze je nasadit přímo vedle CNC strojů v obráběcích a testovacích centrech nebo na měřicích pracovištích. Všechny důležité základní funkce pro měření nástrojů, jako je délka, průměr, plochost a házivost jsou ve standardní dodávce. Dynamický ukazatel s nitkovým křížem automaticky detekuje a měří břity nástroje v celém záběru kamery.

Provedení

Velmi přesné vřeteno SK50 s integrovanou kalibrační hranou, s dělením 4 x 90° a s 360° brzdou vřetene
7palcová obrazovka
Úložiště pro 99 adaptéry a až 1 000 nástrojů
Automatické monitorování nulového bodu
Automatická detekce tvaru řezné hrany
Rychlé ovládání prostřednictvím nabídek, pomocí otočného tlačítka
Střelka kompasu – jednoduché polohování kamery pro měření nastavených hodnot na nástroji
Dynamický nitkový kříž pro automatické měření
Rozhraní USB 2.0, datový výstup prostřednictvím USB

Výhoda

Jednoduché ovládání a rychlé zvládnutí s minimální instruktáží
rychlé měření, nastavení a testování nástrojů
(délka a průměr)
Rychlý a pohodlný tisk výsledků měření
Softwarová funkce pro snadné vytvoření nástrojové kontury
K dispozici jsou různé programy měření, např. kontrola házivosti na dříku nástroje, projektorový režim atd.

Dodávka
1x ATORN ImageControllerBasic

Poznámky
Cena: plus doprava, balení, zácvik a uvedení do provozu.
