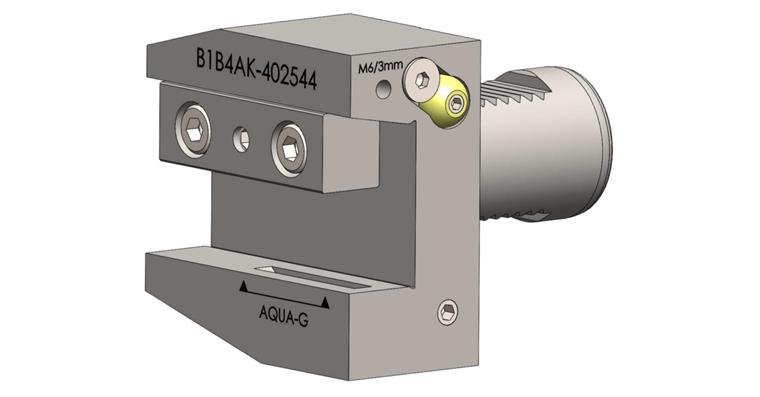

DRŽÁK VDI DIN 69880 B1B4AK-30X20X40

1021950147 DRŽÁK VDI DIN 69880 B1B4AK-30X20X40
Katalogové č.: 1021950147

Cena bez DPH:

Objednáme pro Vás
Koupit ihned

Použití
For clamping standard and internally cooled insert holders

Provedení
  • VDI holder
  • With grub screw for setting the cooling only on the insert holder
  • With double toothing
  • Clamping wedge, increased clamping force, side operation

Výhoda
  • Cooling via ball nozzle and/or insert holder
  • External cooling with G1/8 hose
  • Coolant tightness up to 80 bar


Značka: LIZZARD
Průměr držáku VDI (VDI Aufnahmedurchmesser d1): 30 mm
Výška hřídele (h1): 20 mm
Celková šířka (l2): 40 mm
Celková délka (b1): 70 mm
Délka 2 (b2): 35 mm
Šířka 2 (l1): 22 mm
Výška (h3): 29,5 mm
Výška 2 (h4): 22 mm
Výška 3 (h5): 31,5 mm
Výška 4 (h6): 41,5 mm
Výška (viditelná) (h8): 30 mm
Úhel (Winkel): 25 Stupňů

EAN: 4024496149216
