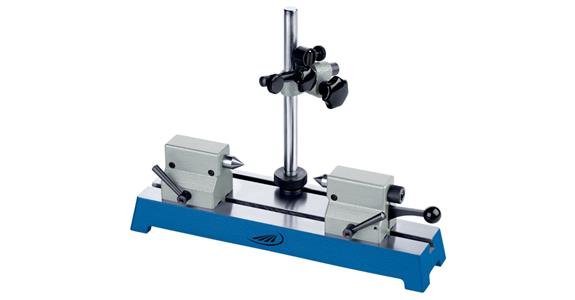

Přístroj na kontrolu obv. házení, přes. DIN 876/2, výška x šíř. hrotu 75x350 mm

Provedení

Katalogové č.: 1036855 100

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro měření osového a radiálního házení stopek.

Provedení

2 posuvné koníky soustruhu a 1 měřicí stojan pro upnutí číselníkového nebo přesného úchylkoměru
1 koník soustruhu s pevným hrotem a 1 koník soustruhu s pohyblivým hrotem (zdvih přibl. 15 mm), přestavení ruční pákou (pinola a středicí hrot z jednoho kusu)
Tolerance rovinnosti měřicích ploch v souladu s DIN 876-2. Koníky soustruhu s hrotem o výšce 75 mm mají plochy hranolu V
Upínací otvor pro číselníkový nebo přesný úchylkoměr, průměr 8, H7

Poznámky
Příslušenství, jako jsou například koníky soustruhu s upínacím zařízením, hranolové vložky, hranoly V a válečkové bloky s kuličkovými ložisky, je k dodání na vyžádání.

Technická data

Značka: HELIOS-PREISSER
Výška hrotů: 75 mm
Max. šířka bodu: 350 mm
Délka základní desky: 500 mm
Šířka základní desky: 110 mm
Šířka drážky: 10 mm
Hmotnost: 12 kg
