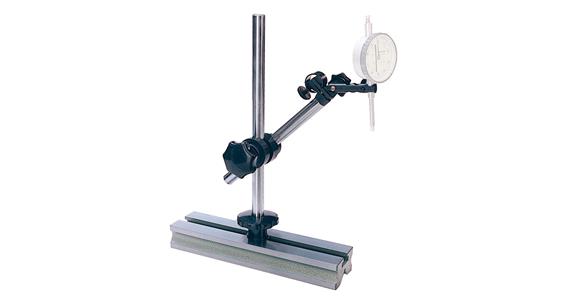

Universal measuring stands with fine adj. measuring height 300mm w/o dial gauge

Katalogové č.: 1034002 101

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Vhodné pro pákové úchylkoměry a malé číselníkové úchylkoměry.

Provedení

Základna je jemně broušená na všech stranách
Hranolová základna pro montáž na hřídele nebo válcová tělesa
Sloupek lze nastavit a utáhnout pomocí velké ruční matice na základně
Příčné rameno lze nastavit pomocí upínacího zařízení na sloupku
Pro přesné nastavení měrky je na příčném rameni k dispozici funkce jemného nastavení
Upevnění číselníkového úchylkoměru, 8 mm (h 6) a rybina pro malou měrku

Dodávka
Bez číselníkového úchylkoměru

Poznámky
Pro číselníkové a páčkové úchylkoměry (malá měrka) s průměrem stopky nebo rybinového vodítka 8 mm.

Technická data

Značka: LIZZARD
Celková výška: 300 mm
Vyložení: 180 mm
Průměr sloupku: 16 mm
Velikost základny: 250 x 60 x 35 mm
Průměr měřicího ramene: 16 mm
Délka měřicího ramene: 180 mm
Délka základny: 250 mm
Šířka stojanu: 60 mm
Výška provedení základny: 35 mm
