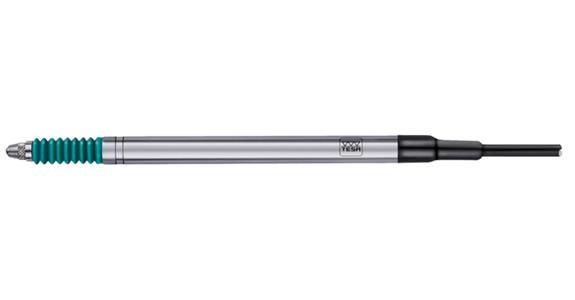

Elektronická měřicí dotyková sonda GT 27, měřicí rozsah 10 mm měř. síla 0,63 N.

Provedení

Katalogové č.: 1033116 103

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro různé standardní použití ve vícestanicové měřicí technologii. Lze použít i jako alternativu k číselníkovým nebo přesným úchylkoměrům ručních měřicích nástrojů, jako například přesných dutinoměrů, třmenových kalibrů přesných úchylkoměrů atd.

Provedení

Přesná válečková měrka uložená v kuličkových ložiskách
Upínací stopku o průměru 8 mm lze upnout po celé její délce.
Měřicí dotyk M 2.5 z karbidu s průměrem kuličky 3 mm
Kabel s 5kolíkovou zástrčkou v souladu s DIN 45322, délka kabelu 2 m
Mechanické nebo vakuové zvedání válečkových měrek v závislosti na provedení

Výhoda

Necitlivé na boční síly a teplotní výkyvy
Vynikající elektromagnetické stínění

Dodávka
Měřicí dotyková sonda, zkušební protokol s prohlášením o shodě

Technická data

Kalibrační skupina: Na vyžádání
Značka: TESA TECHNOLOGY
Model: GT 27
Max. dráha vřetena: 10,3 mm
Směr výstupu kabelu: Osový
Materiál manžety: Viton
Zvednutí vřetene: Mechanická zařízení
Měřicí rozpětí elektronické technologie pro měření délky: 4 mm
Rozsah měření technologie elektronického měření délky: +/- 2 mm
Síla měření: 0,63 N
Max. chyba linearity (D v mm, měřeno od nulového elektrického bodu): 0,2µm + (3 x D³)µm
Odchylka od standardu opakovatelnosti podle normy DIN 1319: 0,05 µm
Čelní koncová poloha vřetena: -2,2 mm
Délka kabelu: 2 m
Instalační délka: 76,5 mm
Průměr kuličky: 3 mm
Průměr stopky: 8 mm
Spojovací závit: M2.5
Stupeň krytí: IP 65
