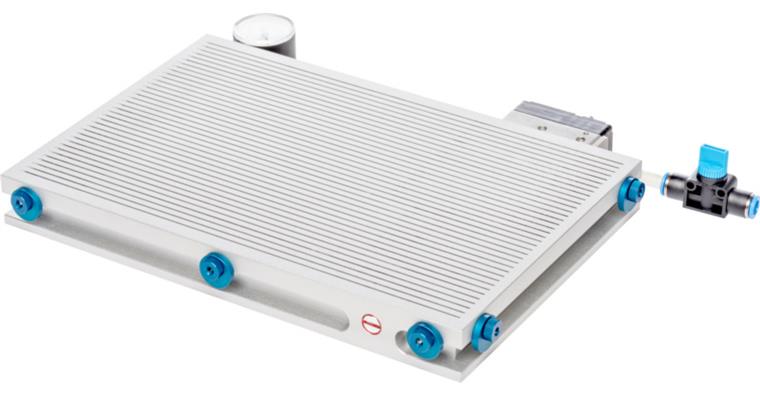

ATORN - Sady štěrbin. vakuových desek ATORN SV1 300x200x32,5, prům. rozteč štěrbin 5 mm

Použití
Ideální pro lehké obrábění, jako je frézování a vrtání – např. desky s tištěnými spoji nebo elektronické komponenty – nebo také rytí. Proto je také možné bezpečně upínat obrobky, které jsou mnohokrát menší, než je upínací plocha vakuové desky. Obrobky o velikosti menší než poštovní známka lze vyříznout z větších sekcí materiálu pomocí frézovacích technik. Možnost individuálního přizpůsobení geometrii dílu zajišťuje spolehlivé upnutí všech představitelných geometrií obrobků.

Provedení

Díky zúžení průřezu uvnitř Venturiho trubice se vytváří podtlak pro odsávání vzduchu
V závislosti na aplikaci jsou povrchy upínací desky vybaveny drážkami. Pro upínání obrobků, které nezabírají celý povrch desky, jsou vyžadovány pryžové přechodové podložky nebo krycí fólie
Hladina hluku pouze 57 db (A)
Vytváření vakua pomocí pneumatického vakuového ejektoru: max. hodnota podtlaku přibližně 5–6 barů. Konečné vakuum až do 87 % v závislosti na podmínkách použití. Spotřeba stlačeného vzduchu přibližně 90 l/min

Výhoda

Nízká celková výška
Gumové adaptérové fólie umožňují širokou škálu aplikací
Lze použít v oblasti HSC (vysokorychlostní řezání) pro frézování malých kontur pomocí rovinných paralelních pryžových přechodových podložek vhodných pro frézování
Velmi malé obrobky lze upnout
Venturiho technologie vyžaduje minimální údržbu

Dodávka
1x drážkovaná vakuová deska, 2x nastavitelná svorka, 1x přípojka hadice pro rychlospojku, 3m pneumatická hadice, 1x červená pryžová podložka adaptéru, 1x přípojka pro standardní vakuové čerpadlo

Poznámky
Konverzní sada pro vlhké obrábění je součástí dodávky. Pro vlhké obrábění je zapotřebí ještě vakuové čerpadlo.

Sady štěrbin. vakuových desek ATORN SV1 300x200x32,5, prům. rozteč štěrbin 5 mm

Sady štěrbin. vakuových desek ATORN SV1 300x200x32,5, prům. rozteč štěrbin 5 mm

Popis

Technická data

Další podrobnosti

Provedení
