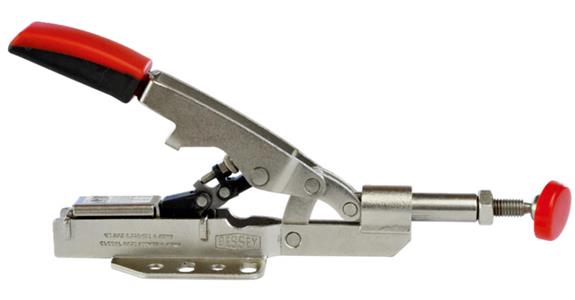

Variabilní rychloupínka Bessey STC-IHH25, ojnicová rychloupínka

Katalogové č.: 1027329 101

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro rychlé a bezpečné upínání na stolech strojů a zařízení.

Provedení

Pohyb páky se převede na axiální pohyb tlačné tyče
Plynule nastavitelné automatické nastavení upínací šířky až do 13 mm s téměř konstantní upínací silou bez ruční změny polohy přítužného šroubu
Nastavitelná upínací síla až 2 500 N podle nastavení seřizovacího šroubu ve spoji
Robustní, tepelně zpracované kovové plechy pro dlouhou životnost
Rozmístění otvorů v základové desce kompatibilní s mm a palci
Vysoce kvalitní rukojeť ze dvousložkového plastu odolného vůči olejům

Výhoda

Rychlé použití díky automatickému rozsahu rozpětí
Nekompromisně univerzální díky mimořádně velkému rozsahu upínání, který umožňuje patentovaná mechanika
Výkonné a šetrné díky pohyblivému přítlačné desce s odnímatelným ochranným krytem, díky nastavení upínací síly pomocí seřizovacího šroubu ve spoji

Technická data

Značka: BESSEY
Model: STC-IHH25
Celková výška dolní rukojeti (H1): 46 mm
Celková výška horní rukojeti (H2): 155 mm
Vzdálenost1 (H5): 25 mm
Vzdálenost 2 (H6): 27 mm
Délka (L1): 233 mm
Průměr ochranné krytky (L4): 24,6 mm
Základní délka (L5): 154 mm
Vnější šířka (B1): 12 mm
Šířka rukojeti (B3): 32 mm
Šířka základní desky (B4): 60 mm
Délka základní desky (L6): 53 mm
Délka základní desky 2 (L7): 38 mm
Délka rukojeti (L8): 73 mm
Vzdálenost otvorů (Lo1): 25,4 mm
Vzdálenost otvorů1 (Lo2): 25,4 mm
Vzdálenost otvorů 2 (Lo3): 38 mm
Min./max. rozteč podélných otvorů (Lo4): 33-48 mm
Přidržovací síla: 2500 N
Hmotnost: 450 g
