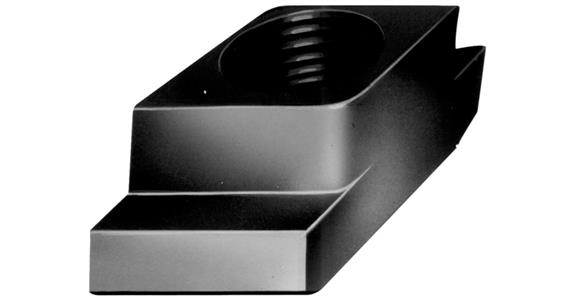

T-sliding block rhombic M 16 x 18 tempered

Použití
Nastaven přídavný upínací bod, když je upínací zařízení již upnuto.
Upínací bod se nastaví následně, když je již T drážka stolu stroje obsazena.
Shora vložte matici T drážky „Rhombus“ do T drážky a otáčejte jí, dokud se nezastaví v T drážce.
Používejte ve spojení se závrtnými šrouby podle DIN 6379.

Provedení
Temperovaná

Poznámky
Matice pro T drážky typu „Rhombus“ jsou tepelně ošetřeny podle stupně 10.
Díky zmenšené kontaktní ploše v T drážce je nosnost nižší než u srovnatelných velikostí podle normy DIN 508.
Šroubové spojení musí být provedeno po celé délce závitu „h1“.
