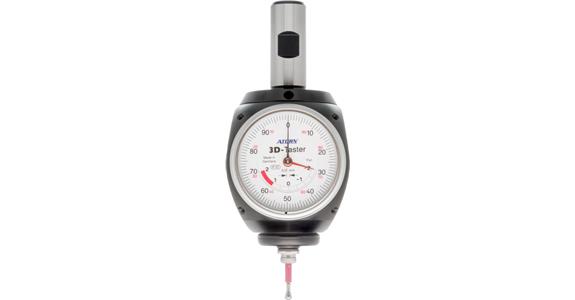

Univerzální 3D snímač hran ATORN, průměr dříku 20 mm.

Katalogové č.: 1021768 101

Cena bez DPH:
Katalogová cena:

Ušetříte:

Ihned k dodání

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Vhodné pro definování a stanovení referenčních bodů obrobku ve všech 3 osách (X, Y a Z) na všech frézovacích strojích a obráběcích centrech. Obrobek je změřen měřicím dotykovou sondou v libovolném směru, až oba ukazatele ukazují „0“.

Provedení

Přímé měření dráhy podél osy Z lze použít horizontálně a vertikálně, radiální házení lze dodatečně nastavit pomocí čtyř šroubů
Předem určené místo zlomu na dotykovém měřicím přístroji brání poškození obrobku nebo číselníkového úchylkoměru
Stupeň krytí IP 67: vhodné pro dočasné ponoření do vody a chráněno proti prachu podle DIN EN 60529

Výhoda

Kovové pouzdro umožňující snadné čtení
Lze použít na všech obráběcích a elektroerozivních strojích.
Snadné přečtení skutečné hodnoty

Dodávka
1x 3D snímač hran, vč. snímací vložky

Technická data

Značka: ATORN
Průměr upínací stopky: 20 mm
Průměr hlavy sondy: 4 mm
Šířka skříně: 65 mm
Průměr číselníku: 57 mm
Hodnota na stupnici: 0,01 mm
Délka čidla: 33 mm
Přesnost opakování (+/-): 0,01 mm
Stupeň krytí: IP 67
