Katalogové č.: 1021658 108
Cena bez DPH:
Katalogová cena:
Ušetříte:
Objednáme pro Vás
Minimální množství pro objednání: 1
Popis

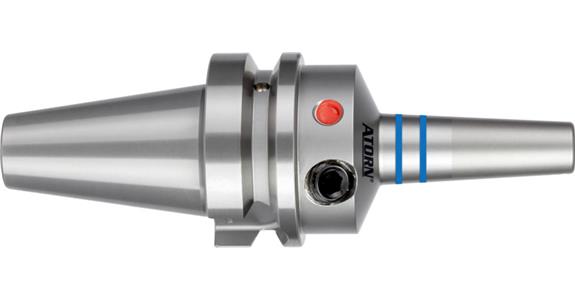

PoužitíUltra štíhlé expanzní sklíčidlo Hydro, jež je vyrobeno inovativním procesem, kombinuje výhody expanzního sklíčidla a smršťovacího sklíčidla v jediném výrobku.
Provedení- Mimořádně vysoké upínací síly
- Velmi vysoká tepelná odolnost (až do 120 °C) zajišťuje, že si sklíčidlo uchová přesnost
- Tenký tvar upínacího pouzdra s rovnoměrným stiskem je vhodný pro malý výskyt chybných kontur
- Vynikající tlumicí vlastnosti
- Maximální soustřednost chodu < 0,003 mm
- Výměna standardního nástroje probíhá stejně jako u expanzních sklíčidel bez použití dalších zařízení
- Redukční pouzdra umožňují různé aplikace
- Předem vyvážené na G2,5 / 25 000 ot/min
- S otvorem pro čip Balluff
Výhoda- Výhoda technologie BT-FC (kontakt s čelem) ve srovnání se standardními držáky nástrojů společnosti BT
- Vysoce přesná výměna nástroje díky ploché ploše na nákružku. Vyšší tuhost a pevnost v ohybu
- Rovinná plocha nákružku brání sklouznutí v axiálním směru při velmi vysokých rychlostech. Vyšší hodnota VC minimalizuje vibrace
- Lepší kvalita povrchu obrobku. Delší životnost nástroje a nižší náklady na nástroj
- Účinnější obrábění pro vysoké zatížení
Dodávka1x hydraulické expanzní sklíčidlo HPH BT30, 3° (ISO 7388-2)
PoznámkyPředcházející norma JIS B 6339 MAS BT byla nahrazena normou ISO 7388-2.
Technická data
Značka: ATORN
Druh upnutí nástroje: BT-FC 30
Průměr upnutí (d): 16 mm
Délka válcové části (A): 85 mm
Forma: JD
Vnější průměr (D): 40 mm
Kuželový průměr (d2): 26 mm
Průměr (d3): 31,1 mm
Délka otvoru knákružku (l1): 48 mm
Hloubka upínání (l2): 49 mm
Max. dráha nastavení (max. V): 10 mm
Přívod chladicí kapaliny: Vnitřní
Vhodné pro závit (G): M8 x 1
Šířka klíče: 3 mm
Kvalita vyvážení: G 2,5 při 25000 ot/min
Tolerance házivosti: 0,003 mm
Další podrobnosti
Č. ATORN: 21045036
EAN: 4050293436105
