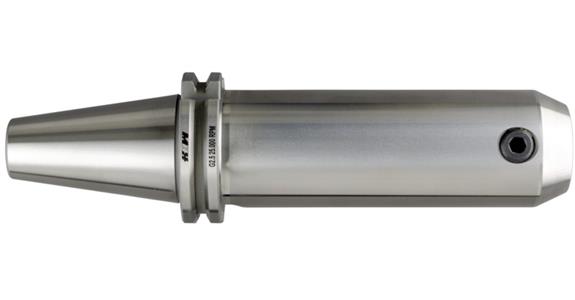

Držák frézy dlouhý DIN 69871, typ AD SK40L, průměr 25 A=160 D=63

Držák frézy dlouhý DIN 69871, typ AD SK40L, průměr 25 A=160 D=63

Provedení

Katalogové č.: 1021632 138

Cena bez DPH:
Katalogová cena:

Ušetříte:

K dodání: 5

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro upínání nástrojů s podélnou hnací plochou v souladu s normami DIN 1835 B a DIN 6535 HB.

Provedení

Přesné provedení
Přesné vyvážení, G 2,5 – 25 000 ot./min
S vnitřním chlazením, provedení AD
Maximální přesnost vystředěného běhu < 0,005 mm

Poznámky
Pro utahovací svorníky, viz obj. č. 1021733–1021740.
Náhradní šrouby viz obj. č. 1021635.

Technická data

Značka: HHW
Druh upnutí nástroje: SK 40
Konstrukční délka: Dlouhé
Průměr upnutí (d): 25,0 mm
Délka válcové části (A): 160,0 mm
Vnější průměr (D): 63,0 mm
Přívod chladicí kapaliny: Vnitřní
Povrch: Bez povlaku
Kvalita vyvážení: G 2,5 při 25000 ot/min
Forma: AD
Rozměr závitu (g / G): M18 x 2
DIN: 69871-1
Norma stopky: DIN 69871-1 AD
Tolerance házivosti: 0,005 mm
Utahovací závit: M16
