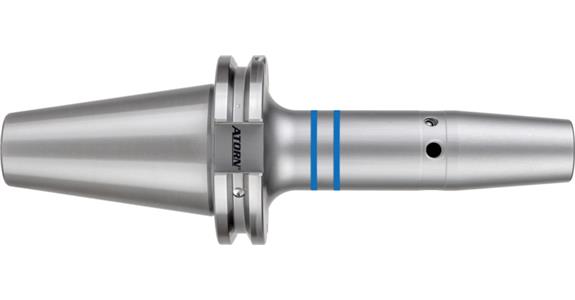

Smršťovací pouzdro ATORN KKB SK40 (ISO 7388-1), 5 mm, A=120 mm

Smršťovací pouzdro ATORN KKB SK40 (ISO 7388-1), 5 mm, A=120 mm

Provedení

Katalogové č.: 1021615 203

Cena bez DPH:
Katalogová cena:

Ušetříte:

K dodání: 1

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro upínání fréz a vrtáků s válcovou stopkou v toleranci h6. Vhodné pro smršťování na zařízeních s indukční plochou a horkovzdušných zařízeních.

Provedení

Zajišťuje maximální soustřednost chodu 0,003 mm
Rovnoměrný stisk a uvolnění nástrojů z karbidu a HSS
Tvrdost 52 + 2 HRC
Maximální tlak chladicí kapaliny 80 barů
Dráha nastavení 10 mm, lze nastavit na obou stranách
4 dodatečné vývrty pro jemné vyvážení
S otvorem pro čip Balluff

Výhoda

Vysoké přenositelné momenty
Termostabilní a vysokoteplotní nástrojová ocel 1 600–1 800 N/mm²
Vysoká přesnost polohování a opakování
Ideální pro vysoké otáčky

Dodávka
1x upínací pouzdro s rovnoměrným stiskem SK40 (ISO 7388-1)

Poznámky
Předchozí norma DIN 69871-1 byla nahrazena normou ISO 7388-1.
Vor dem Schrumpfvorgang bitte die Verschlussschrauben der Kühlkanalbohrungen entfernen.

Technická data

Značka: ATORN
Druh upnutí nástroje: SK 40
Průměr upnutí (d): 5 mm
Délka válcové části (A): 120 mm
Kuželový průměr (d2): 11 mm
Vnější průměr (D): 18 mm
Max. hloubka upnutí (max. L2): 30 mm
Forma: AD/AF
Max. dráha nastavení (max. V): 10 mm
Tolerance házivosti: 0,003 mm
Vhodné pro závit (G): M6
Přívod chladicí kapaliny: Vnitřní
Kvalita vyvážení: G 2,5 při 25000 ot/min
DIN: 69871-1
