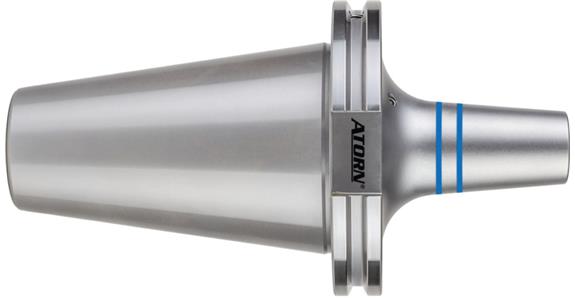

ATORN, smršťovací sklíčidlo SK50 KKB 12 mm ISO 7388-1, typ AD/AF

ATORN, smršťovací sklíčidlo SK50 KKB 12 mm ISO 7388-1, typ AD/AF

Provedení

Katalogové č.: 1021600 503

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro upínání fréz a vrtáků s válcovou stopkou v toleranci h6. Vhodné pro obrábění v těžkém provozu.

Provedení

Zajišťuje maximální soustřednost chodu 0,003 mm
Rovnoměrný stisk a uvolnění nástrojů z karbidu a HSS
Tvrdost 52 + 2 HRC
Maximální tlak chladicí kapaliny 80 barů
Dráha nastavení 10 mm, lze nastavit na obou stranách
4 dodatečné vývrty pro jemné vyvážení
S otvorem pro čip Balluff
Geometrie výrazně zlepšuje tlumení

Výhoda

Vysoké přenositelné momenty
Vysoký výkon při úběru třísek; perfektní pro obrábění HSC
Chrání vřeteno a stroj
Ideální pro vysoké otáčky
Lepší kvalita povrchů

Dodávka
1x upínací pouzdro s rovnoměrným stiskem SK50 (ISO 7388-1)

Poznámky
Předchozí norma DIN 69871-1 byla nahrazena normou ISO 7388-1.

Technická data

Značka: ATORN
Druh upnutí nástroje: SK 50
Průměr upnutí (d): 12 mm
Délka válcové části (A): 80 mm
Kuželový průměr (d2): 24 mm
Vnější průměr (D): 31 mm
Max. hloubka upnutí (max. L2): 47 mm
Forma: AD/AF
Max. dráha nastavení (max. V): 10 mm
Tolerance házivosti: 0,003 mm
Šířka klíče: 5 mm
Vhodné pro závit (G): M10 x 1
Přívod chladicí kapaliny: KKB
Kvalita vyvážení: G 2,5 při 25000 ot/min
DIN: 69871-1
