Katalogové č.: 1021596 551
Cena bez DPH:
Katalogová cena:
Ušetříte:
Objednáme pro Vás
Minimální množství pro objednání: 1

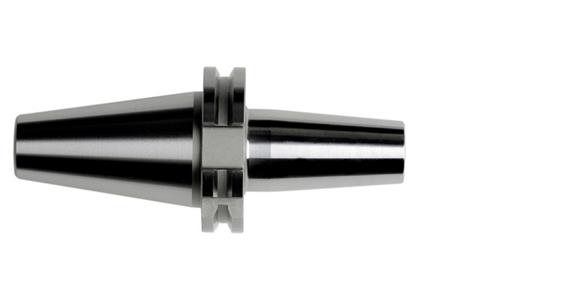

Popis
PoužitíPro upínání stopek ze slinutého karbidu, HSS a oceli s tolerancí h6.
Provedení- Nejvyšší úroveň soustřednosti a tolerance kužele
- Vyrobeno v klimatizované výrobě
Výhoda- Velké přidržovací síly a dlouhá životnost díky kvalitním teplovzdorným ocelím a speciálním procesům tepelného zpracování
- Patentovaný kužel umožňuje automatické smršťovací procesy a zjednodušené zacházení
Dodávka- Vč. šroubu na nastavení délky
PoznámkyProdloužení viz obj. č. 1021598.
Pro utahovací svorníky, viz obj. č. 1021733–1021740.
Upínací kleštiny, viz obj. č. 1021588-1021595.
Technická data
Značka: DIEBOLD
Druh upnutí nástroje: SK 40
Průměr upnutí (d1): 8,0 mm
Délka válcové části (A): 120,0 mm
Kuželový průměr (d2): 21,0 mm
Vnější průměr (d3): 27,0 mm
Hloubka upínání (l1): 36,0 mm
Délka (l2): 45,0 mm
Forma: AD
Max. dráha nastavení (max. V): 10,0 mm
Tolerance házivosti: 0,003 mm
Přívod chladicí kapaliny: Vnitřní
Kvalita vyvážení: G 6,3 při 18000 ot/min
DIN: 69871-1
Norma stopky: DIN 69871-1 AD
Rozměr závitu (g): M6
Utahovací závit: M16
Další podrobnosti
Číslo výrobce:
72.060.500.250
