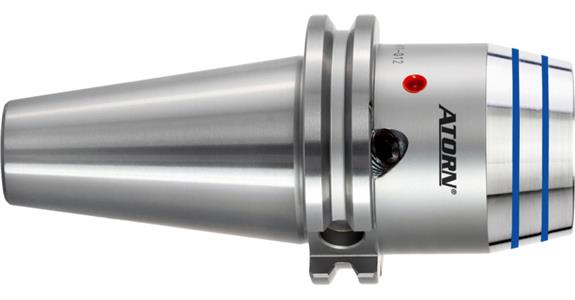

Výkonné hydraul. expanzní sklíčidlo ATORN SK40 pr. 20 mm A=64,5 mm krátké/těžké

Výkonné hydraul. expanzní sklíčidlo ATORN SK40 pr. 20 mm A=64,5 mm krátké/těžké

Provedení

Katalogové č.: 1021580 101

Cena bez DPH:
Katalogová cena:

Ušetříte:

K dodání: 4

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro vysoce přesné středové upínání vrtacích nástrojů, výstružníků a frézovacích nástrojů.

Provedení

Tolerance soustřednosti chodu < 0,003 mm
S axiálním podélným nastavením
Redukční pouzdra pro univerzální využití
Tlak chladicí kapaliny až 80 barů
Odolný proti teplotě do 50 °C

Výhoda

Účinek tlumení vibrací snižuje výskyt mikroprasklin a vylepšuje povrch obrobku.
Tlumicí vlastnosti zvyšují životnost nástrojů a vřetene stroje
Přenos vysokého momentu (průměr 20 = 400 Nm/průměr 32 = 730 Nm)
Upnout lze všechny standardní stopky (tolerance průměru h6)

Dodávka
1x hydraulické expanzní sklíčidlo SK40 (ISO 7388-1)

Poznámky
Předcházející norma DIN 69871-1 byla nahrazena normou ISO 7388-1.

Technická data

Značka: ATORN
Druh upnutí nástroje: SK 40
Průměr upnutí (d): 20 mm
Délka válcové části (A): 64,5 mm
Forma: AD
Vnější průměr (D): 51 mm
Hloubka upínání (l2): 61 mm
Max. dráha nastavení (max. V): 10 mm
Přívod chladicí kapaliny: Vnitřní
Vhodné pro závit (G): M16 x 1
Kvalita vyvážení: G 2,5 při 25000 ot/min
Tolerance házivosti: 0,003 mm
