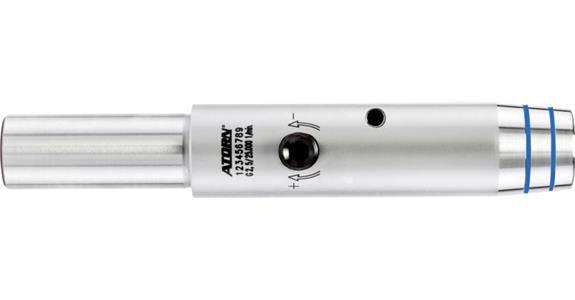

Hydraulický expanzní nástavec ATORN prům. 20x200 mm prům. stopky 32 mm s IC

Hydraulický expanzní nástavec ATORN prům. 20x200 mm prům. stopky 32 mm s IC

Provedení

Katalogové č.: 1021579 104

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Vysoce flexibilní prodloužení pro hydraulické expanzní sklíčidlo a kleštinový upínač. Pro vysoce přesné středové upínání frézovacích, vrtacích nástrojů a výstružníků.

Provedení

Rychlá výměna nástroje a axiální nastavení délky
Lze upnout všechny standardní průměry stopek (h6)
Centrální přívod chladicí kapaliny (ICS) až 80 bar

Výhoda

Mimořádné tlumicí vlastnosti
Distanční vložky poskytují široký rozsah upnutí
Přenos vysokého momentu (průměr 12 = 80 Nm/prům. 20 = 330 Nm)
Velmi dobrá přístupnost díky minimální chybné kontuře
Distanční vložky pro univerzální využití

Technická data

Značka: ATORN
Průměr upnutí (d): 20 mm
Průměr stopky (d1): 32 mm
Vnější průměr (D): 31,5 mm
Délka (L): 200 mm
Délka válcové části (A): 90 mm
Hloubka upínání (l2): 51 mm
Vhodné pro závit (G): M16 x 1
Šířka klíče: 5 mm
Max. dráha nastavení (max. V): 10 mm
Tolerance házivosti: 0,006 mm
Přívod chladicí kapaliny: Vnitřní
Kvalita vyvážení: G 2,5 při 25000 ot/min
