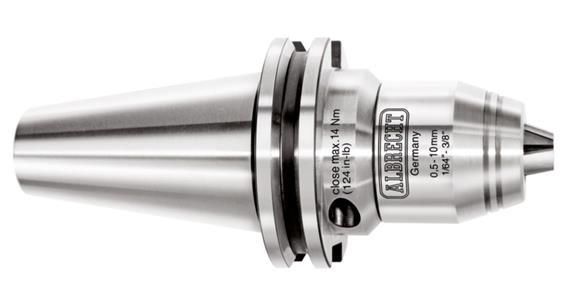

Zkrácené sklíčidlo pro vrták ALBRECHT AKL DIN 69871 AD, SK 40, 0,5–10 mm

Zkrácené sklíčidlo pro vrták ALBRECHT AKL DIN 69871 AD, SK 40, 0,5–10 mm

Provedení

Katalogové č.: 1021185 302

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro použití na obráběcích centrech a CNC strojích se systémem výměny nástrojů.
Pro vrtání, vystružování, vyhrubování a také pro lehké frézování a dokončovací práce.

Provedení

100% kontrola radiálního házení s různými ∅ zkušebního trnu v různých bodech měření na základě DIN ISO 10888
Tolerance házivosti 0,03 mm nad celkový rozsah upínání
Se šnekovým převodním mechanismem
Příslušné součásti kaleny a broušeny

Výhoda

Zabezpečený, jelikož je znemožněné otevření sklíčidla během provozu nebo náhlé zastavení vřetena
Integrovaný šnekový závit zajišťuje vysoký přidržovací moment > 75 Nm s průměrem 13 mm

Dodávka
S klíčem na šestihrannou matici

Poznámky
Předcházející norma DIN 69871-1 byla nahrazena normou ISO 7388-1.

Technická data

Značka: ALBRECHT
Druh upnutí nástroje: SK 40
Min./max. šířka upnutí: 0.5-10.0 mm
Délka válcové části (A): 69,0 mm
Vnější průměr (D2): 45,0 mm
Délka, otevřeno (L1): 78,0 mm
Kuželový průměr (D1): 38,0 mm
Délka 2: 37.5
Světlá délka (L2): 37,5 mm
Forma: AD
Tolerance házivosti: 0,030 mm
Přívod chladicí kapaliny: Vnitřní
Kvalita vyvážení: G 2,5 při 20000 ot/min
DIN: 69871-1
Norma stopky: DIN 69871-1 AD
Utahovací závit: M16
