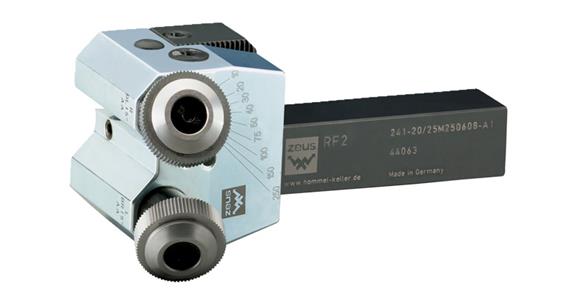

Rýhovací nástroj vzorek RGE 30/45° 10–250 mm bez rýhovacích koleček

Katalogové č.: 1018978 101

Cena bez DPH:
Katalogová cena:

Ušetříte:

K dodání: 1

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro běžné soustruhy a CNC soustruhy, soustružnická/frézovací centra, stroje s více vřeteny a krátké/univerzální soustruhy.
Tvary rýhování: RGE 30°, RGE 45°.
Rýhovací fréza:
2x typ AA (RGE 30°)
1x tvar BL 15°
1x tvar BR 15° (RGE 45°)

Provedení

Modulární konstrukce: Rýhovací nástroj lze používat univerzálně jako pravořeznou i levořeznou verzi
Výměna jednoduchým otočením rýhovací hlavy
Univerzální: Vertikální nastavení výšky pro použití na stopkách velikosti 20 a 25 mm
Jednoduché nastavení: Stupnice a seřizovací vřeteno pro rychlé nastavení výrobního průměru
Jemné nastavení výšky břitu pomocí nastavení výšky vřetene frézovací hlavy.
Speciální povrchové kalení pro zvýšenou odolnost proti opotřebení

Dodávka
Dodáváno bez rýhovací frézy (viz obj. č. 1018981-1018983).

Technická data

Značka: ZEUS
Pro min./max. průměr obrobku (Für Werkstück-Ø min./max.): 10-250 mm
Výška hřídele (Schafthöhe a): 20 mm
Šířka dříku (Schaftbreite b): 20 mm
Délka stopky (Länge c): 134 mm
Šířka (Breite d): 68 mm
Délka 2 (Länge e): 54 mm
Výška (Höhe f): 58 mm
Vhodné pro velikost rýhování: 25 x 8 x 6 mm
Provedení nástrojů: Levé | Pravé
Tvar rýhování vytvořený na obrobku (DIN 82): RGE
