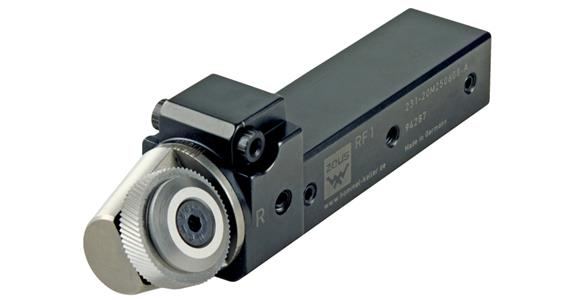

Rýhovací nástroj vzorek RAA, RBL, RBR 30° 10–300 mm bez rýhovacích koleček

Katalogové č.: 1018977 101

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro běžné soustruhy a CNC soustruhy, soustružnická/frézovací centra, stroje s více vřeteny a krátké/univerzální soustruhy.
Tvary rýhování: RAA, RBL 30°, RBR 30°.
Rýhovací fréza:
1x tvar BR 30° (pro pravé provedení)
1x tvar BL 30° (pro levé provedení)
1x tvar AA RBL 30° / RBR 30°

Provedení

Modulární konstrukce: Rýhovací nástroj lze používat univerzálně jako pravořeznou i levořeznou verzi
Rychlé přestavení: stačí jednoduše demontovat a otočit rýhovanou hlavu
Se zajištěním polohy pro optimální počáteční nastavení polohy
Jemné nastavení rýhovací hlavy pomocí závitového vřetene se stupňováním
Radiální a axiální zámek otáčení pro optimální vedení nástroje na obrobku a vyšší kvalitu povrchu
Speciální povrchové kalení pro zvýšenou odolnost proti opotřebení

Dodávka
Dodáváno bez rýhovací frézy (viz obj. č. 1018983-1018985).

Technická data

Značka: ZEUS
Pro min./max. průměr obrobku (Für Werkstück-Ø min./max.): 10-300 mm
Výška hřídele (Schafthöhe a): 25 mm
Šířka dříku (Schaftbreite b): 20 mm
Délka stopky (Länge c): 129 mm
Šířka (Breite d): 33 mm
Délka 2 (Länge e): 49 mm
Výška (Höhe f): 36 mm
Vhodné pro velikost rýhování: 25 x 8 x 6 mm
Provedení nástrojů: Levé | Pravé
Tvar rýhování vytvořený na obrobku (DIN 82): RAA | RBL 30° | RBR 30°
