Zahlubovací fréza 10°–80° nast. na břitové destičky TCMT a SCMT 25x200 mm

Zahlubovací fréza 10°–80° nast. na břitové destičky TCMT a SCMT 25x200 mm

Provedení

Katalogové č.: 1017526 103

Cena bez DPH:
Katalogová cena:

Ušetříte:

Dodání z výroby

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Univerzální fréza pro srážení hran pro odstraňování otřepů, srážení hran a kuželové zahlubování v náročných provozních podmínkách. Nelze ji použít na vrtačkách.

Provedení

Nastavitelná v rozsahu 10° až 80°
Přímá stopka podle normy DIN 1835 B
Poniklovaný nosič
Tolerance stupnice +/-2,5°
Pro přesné nastavení použijte seřizovací zařízení
Utahovací moment pro upínací šroub (vyměnitelné břitové destičky) M2,5 = 1,2 Nm, M4 = 5,2 Nm
S náhradní kazetou pro použití vyměnitelných břitových destiček TCMT 16.. a SPM.1204

Dodávka
1x nosič vč. 1x kazety pro TC..16.. a 1x kazety SC..12..., bez vyměnitelných břitových destiček

Poznámky
Pomocný nástroj: Max. hloubka řezu 1 mm

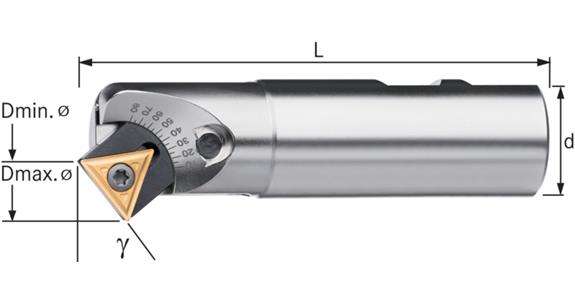

Technická data

Značka: ATORN
Průměr řezné hrany (D): 25 mm
Min./max. úhel zkosení: 10-80 Degree
Min./max. průměr při 10 stupních: 5-32 mm
Min./max. průměr při 45 stupních: 11-33 mm
Min./max. průměr při 80 stupních: 23-27 mm
Délka (l3): 200 mm
Průměr stopky (d): 25 mm
Počet řezných hran: 1 ks
Vhodné pro břitové destičky: SC.. 1204.. | TC.. 16T3..
Druh upnutí nástroje: Válcový dřík
Max. průměr při 10 stupních: 32 mm
Max. průměr při 45 stupních: 33 mm
Max. průměr při 80 stupních: 27 mm
Max. úhel zkosení: 80 Stupňů
Min. průměr při 10 stupních: 5 mm
Min. průměr při 45 stupních: 11 mm
Min. průměr při 80 stupních: 23 mm
Min. úhel zkosení: 10 Stupňů
Povrch: Poniklováno
Přívod chladicí kapaliny: Vnější
Směr řezání: Pravořezný
Tolerance průměru dříku: h7
