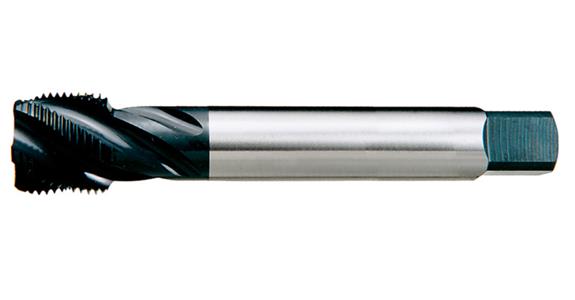

Závitník na slepé otvory G DIN 5156 40° tvar C 2,5xD HSS-E VA-OX oceli VA 1,1/4"

Závitník na slepé otvory G DIN 5156 40° tvar C 2,5xD HSS-E VA-OX oceli VA 1,1/4

Provedení

Katalogové č.: 1014601 110

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
- Trubkový závit Whitworth
- Slepé díry
- Max. hloubka vrtání 2,5xD
- VA oceli do 1200 N/mm²

Provedení

Zvýšená odolnost vůči opotřebení díky povlaku OX
DIN 5156-DIN ISO 228
Pravotočivé spirálové drážky cca 40°
Tvar zkosení DIN C (2–3 otáčky)
HSS-E VA-OX

Technická data

Značka: LIZZARD
Obráběné materiály: Nerezová ocel
Druh závitu x jmenovitý průměr v palcích: G 1-1/4 in
Max. hloubka závitu: 2,5xD
Rozměr závitu: G 1 1/4 – 11
Počet chodů na palec: 11
Řezný materiál: HSSE
Povrch: Oxidováno
Typ otvoru: Slepý otvor ≤ 2.5xD
Tolerance pro závitníky (Tol.): 6H
Tvar naříznutí: C
Délka: 170 mm
Délka zápichu: 30 mm
Průměr jádrového otvoru: 39,25 mm
Průměr stopky: 32 mm
Čtverhranný dřík: 24 mm
Typ závitu: Trubkový závit
Úhel šroubovice: 40°
DIN: 5156
Přívod chladicí kapaliny: Vnější
Jmenovitý průměr v palcích: 1-1/4 in
Tvar dříku: Válcový tvar se čtyřhranem
Směr řezání: Pravořezný
