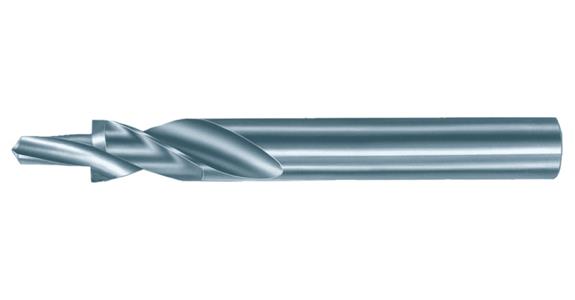

Short step drill bit type N cyl. HSS ground M5 180° 5.5 x 10 mm

Short step drill bit type N cyl. HSS ground M5 180° 5.5 x 10 mm

Provedení

Katalogové č.: 1010868 103

Cena bez DPH:
Katalogová cena:

Ušetříte:

Ihned k dodání

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro ocel do cca 900 N/mm², litina, slitiny hliníku, bronz, mosaz. Pro průchozí otvory na šrouby podle normy DIN EN 20273 a kuželová zahloubení hlavy šroubu tvaru H, J a K, část 2, střední. Šrouby s plochou válcovou hlavou podle normy DIN EN ISO 4762, DIN EN ISO 1207, DIN 6912, DIN 7513, DIN 7984.

Provedení

S přímou stopkou
Úhel kuželového zahloubení 180°
Leštěná kuželová část
Ztenčená hrana sekáče
HSS, broušený

Technická data

Značka: HARTNER
Obráběné materiály: Ocel
Řezný materiál: HSS
Povrch: Bez povlaku
Vrcholový úhel: 118 Stupňů
Druh upnutí nástroje: Válcový dřík
Vhodné pro závit šroubu: M5
Průměr pilotního otvoru (d1): 5,5 mm
Ø stopky (d2): 10,0 mm
Délka pilotního otvoru (l3): 13,0 mm
Délka řezné části (l2): 43 mm
Délka (l1): 89 mm
Průměr stopky: 10,0 mm
f ocel 700: 0,12 mm/ot
Počet řezných hran: 2
Přívod chladicí kapaliny: Vnější
Úhel zahloubení: 180 Stupňů
Max. f v litině: 0,12 mm/ot
Max. f v neželezných kovech: 0,16 mm/ot
Max. f v oceli: 0,12 mm/ot
Min. f v litině: 0,12 mm/ot
Min. f v neželezných kovech: 0,10 mm/ot
Min. f v oceli: 0,12 mm/ot
Min./max. f in v litině: 0.12-0.12 mm/U
Min./max. f v neželezných kovech: 0.10-0.16 mm/U
Min./max. f v oceli: 0.12-0.12 mm/U
Tvar dříku: Válcový
Vhodné pro závit: M5
