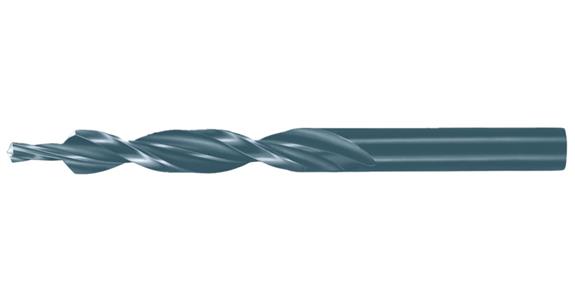

Multi-step drill bit DIN 8374 type N cyl. HSS ground 90° M6, 6.6 x 13.0 mm

Multi-step drill bit DIN 8374 type N cyl. HSS ground 90° M6, 6.6 x 13.0 mm

Provedení

Katalogové č.: 1010850 105

Cena bez DPH:
Katalogová cena:

Ušetříte:

K dodání: 3

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro řezání průchozích otvorů pro šrouby, DIN EN 20273, zahloubení pro hlavy šroubu tvaru A, střední, DIN 74, část 1. Záhlubníky pro hlavy šroubů DIN 963 až 966.

Provedení

Úhel kuželového zahloubení 90°
S přímou stopkou
Vrcholový úhel 118°
Leštěná kuželová část
Ztenčená hrana sekáče a ošetřený povrch
HSS, broušený

Poznámky
Při práci se stupňovým vrtákem je řezná rychlost založena na velkém průměru (p1), posuv je založen na malém průměru (p2).

Technická data

Značka: HARTNER
Obráběné materiály: Ocel
Řezný materiál: HSS
Povrch: VAP
Vrcholový úhel: 118 Stupňů
Přívod chladicí kapaliny: Vnější
Druh upnutí nástroje: Válcový dřík
Vhodné pro závit šroubu: M6
Průměr pilotního otvoru (d1): 6,6 mm
Ø stopky (d2): 13,0 mm
Délka pilotního otvoru (l3): 15 mm
Délka řezné části (l2): 101 mm
Délka (l1): 151 mm
Průměr stopky: 13,0 mm
f ocel 700: 0,15 mm/ot
DIN: 8374
Počet řezných hran: 2
Směr řezání: Pravořezný
Úhel zahloubení: 90 Stupňů
Max. f v litině: 0,16 mm/ot
Max. f v neželezných kovech: 0,18 mm/ot
Max. f v oceli: 0,15 mm/ot
Min. f v litině: 0,16 mm/ot
Min. f v neželezných kovech: 0,14 mm/ot
Min. f v oceli: 0,15 mm/ot
Min./max. f in v litině: 0.16-0.16 mm/U
Min./max. f v neželezných kovech: 0.14-0.18 mm/U
Min./max. f v oceli: 0.15-0.15 mm/U
Řezná rychlost (bronz dlouhý) Vc: 30,00 m/min
Řezná rychlost (bronz krátký) Vc: 60,00 m/min
Řezná rychlost (hliník, dlouhodobě) Vc: 45,00 m/min
Řezná rychlost (hliník, krátkodobě) Vc: 55,00 m/min
Řezná rychlost (litina) Vc: 25,00 m/min
Řezná rychlost (mosaz dlouhá) Vc: 30,00 m/min
Řezná rychlost (mosaz krátká) Vc: 60,00 m/min
Řezná rychlost (ocel 1000) Vc: 20,00 m/min
Řezná rychlost (ocel 700) Vc: 25,00 m/min
Řezná rychlost (plast) Vc: 35,00 m/min
Tvar dříku: Válcový
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna): 3
Vhodnost pro řeznou rychlost (hliník, dlouhodobě): 2
Vhodnost pro řeznou rychlost (hliník, krátkodobě): 2
Vhodnost pro řeznou rychlost (litina): 2
Vhodnost pro řeznou rychlost (tvrdost 55): 3
Vhodnost pro řeznou rychlost (tvrdost 65): 3
Vhodnost pro řeznou rychlost (VA vypnuto): 3
Vhodnost řezné rychlosti (bronz dlouhý): 2
Vhodnost řezné rychlosti (bronz krátký): 2
Vhodnost řezné rychlosti (mosaz dlouhá): 2
Vhodnost řezné rychlosti (mosaz krátká): 2
Vhodnost řezné rychlosti (nikl): 3
Vhodnost řezné rychlosti (ocel 1000): 1
Vhodnost řezné rychlosti (ocel 1300): 3
Vhodnost řezné rychlosti (ocel 700): 1
Vhodnost řezné rychlosti (plast): 2
Vhodnost řezné rychlosti (Super): 3
Vhodnost řezné rychlosti (titan): 3
Vhodnost řezné rychlosti (VA mar): 3
