Popis

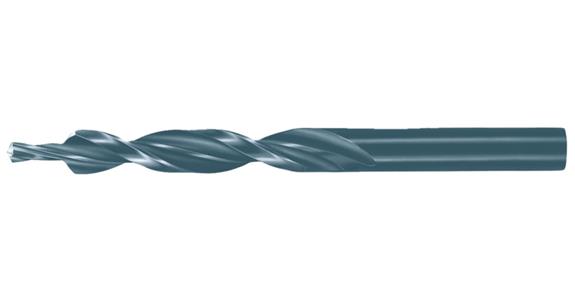

PoužitíPro vytváření závitových otvorů a zahloubení podle normy DIN 336, část 1. Volné záhlubníky pro průchozí otvory podle normy DIN EN 20273. Pro vrtání do oceli a ocelových odlitků legovaných a nelegovaných, až do pevnosti 900 N/mm², hliníkových slitin, bronzu, mosazi.
Provedení- Úhel kuželového zahloubení 90°
- S přímou stopkou
- Vrcholový úhel 118°
- Leštěná kuželová část
- Ztenčená hrana sekáče a ošetřený povrch
- HSS, broušený
PoznámkyPři práci se stupňovým vrtákem je řezná rychlost založena na velkém průměru (p1), posuv je založen na malém průměru (p2).
Technická data
Značka: HARTNER
Obráběné materiály: Ocel
Řezný materiál: HSS
Povrch: VAP
Vrcholový úhel: 118 Stupňů
Přívod chladicí kapaliny: Vnější
Druh upnutí nástroje: Válcový dřík
Vhodné pro závit šroubu: M8
Průměr pilotního otvoru (d1): 6,8 mm
Ø stopky (d2): 9,0 mm
Délka pilotního otvoru (l3): 21,0 mm
Délka řezné části (l2): 81 mm
Délka (l1): 125 mm
Průměr stopky: 9,0 mm
f ocel 700: 0,15 mm/ot
DIN: 8378
Počet řezných hran: 2
Směr řezání: Pravořezný
Úhel zahloubení: 90 Stupňů
Max. f v litině: 0,16 mm/ot
Max. f v neželezných kovech: 0,20 mm/ot
Max. f v oceli: 0,15 mm/ot
Min. f v litině: 0,16 mm/ot
Min. f v neželezných kovech: 0,14 mm/ot
Min. f v oceli: 0,15 mm/ot
Min./max. f in v litině: 0.16-0.16 mm/U
Min./max. f v neželezných kovech: 0.14-0.20 mm/U
Min./max. f v oceli: 0.15-0.15 mm/U
Řezná rychlost (bronz dlouhý) Vc: 30,00 m/min
Řezná rychlost (bronz krátký) Vc: 60,00 m/min
Řezná rychlost (hliník, dlouhodobě) Vc: 45,00 m/min
Řezná rychlost (hliník, krátkodobě) Vc: 55,00 m/min
Řezná rychlost (litina) Vc: 25,00 m/min
Řezná rychlost (mosaz dlouhá) Vc: 30,00 m/min
Řezná rychlost (mosaz krátká) Vc: 60,00 m/min
Řezná rychlost (ocel 1000) Vc: 20,00 m/min
Řezná rychlost (ocel 700) Vc: 25,00 m/min
Řezná rychlost (plast) Vc: 35,00 m/min
Tvar dříku: Válcový
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna): 3
Vhodnost pro řeznou rychlost (hliník, dlouhodobě): 2
Vhodnost pro řeznou rychlost (hliník, krátkodobě): 2
Vhodnost pro řeznou rychlost (litina): 2
Vhodnost pro řeznou rychlost (tvrdost 55): 3
Vhodnost pro řeznou rychlost (tvrdost 65): 3
Vhodnost pro řeznou rychlost (VA vypnuto): 3
Vhodnost řezné rychlosti (bronz dlouhý): 2
Vhodnost řezné rychlosti (bronz krátký): 2
Vhodnost řezné rychlosti (mosaz dlouhá): 2
Vhodnost řezné rychlosti (mosaz krátká): 2
Vhodnost řezné rychlosti (nikl): 3
Vhodnost řezné rychlosti (ocel 1000): 1
Vhodnost řezné rychlosti (ocel 1300): 3
Vhodnost řezné rychlosti (ocel 700): 1
Vhodnost řezné rychlosti (plast): 2
Vhodnost řezné rychlosti (Super): 3
Vhodnost řezné rychlosti (titan): 3
Vhodnost řezné rychlosti (VA mar): 3
