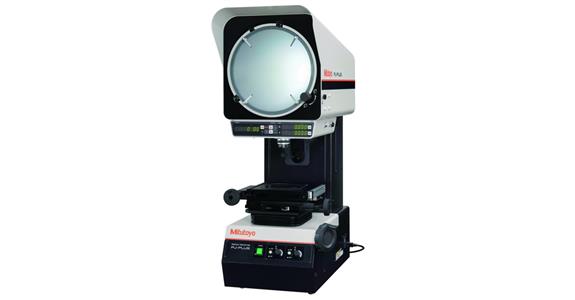

Profilprojektor PJ-P1010A 100x100 mm

Katalogové č.: 1001360 575

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
For geometric testing and optical 2D measurement of lengths, diameters, radii, angles etc. on small to medium-sized workpieces in production facilities and in measuring rooms.

Provedení

Transmitted and incident LED lighting with infinite brightness control for a long service life with low power consumption
10x standard lens
Crosshair screen, can be rotated 360° with fine adjustment and clamping function
Integrated, large digital display for X and Y axis position and screen rotation
Clear display over the entire 315 mm screen diameter
Telecentric illumination system for uniform lighting

Výhoda

Particularly quiet and dirt-resistant thanks to the fanless housing design
Energy-saving thanks to LED lighting
Excellent magnification accuracy of ±0.1 % or higher in transmitted light
Excellent magnification accuracy of ±0.15 % or higher in incident light

Technická data

Rozsah měření osy X: 100 mm
Rozsah měření osy Y: 100 mm
Min./max. indikace úhlu: 0-360 Grad(degree)
Číselný krok: 0,001 mm
Průměr monitoru: 315 mm
Užitečná plocha měřicího stolu: 142 x 142 mm
Plocha měřicího stolu: 250 x 250 mm
Pracovní vzdálenost s 10x objektivem: 66 mm
Dopadající světlo: LED s nastavitelnou kondenzorovou čočkou
Chyba zvětšení, dopadající světlo: <= +/- 0,15 %
Procházející světlo: LED, telecentrická
Chyba zvětšení, přenášené světlo: <= +/- 0,1 %
Zvětšení objektivu: 10x
Ohnisko: Ručně
Max. hmotnost obrobku: 10 kg
Max. výška obrobku s použitím objektivu 10x: 91 mm
Číselný krok, zobrazení úhlu: Přepínatelný 1´/0,01°
Snímač hran: Volitelný
