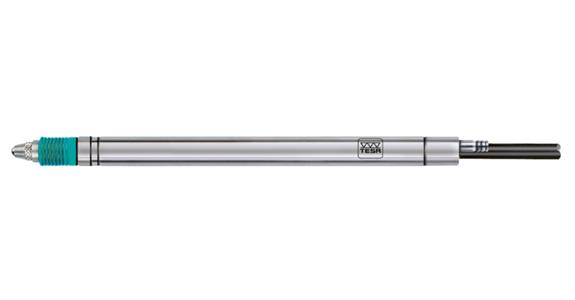

El. sonda pro měření délky TESA GT 272, 0,63 N, 4 mm, +/2 mm, pneum. aktivace

Provedení

Katalogové č.: 1001331 835

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Vhodné pro použití s vícebodovou měřicí technologií. K záznamu naměřených hodnot je třeba sondy pro měření délky natlakovat stlačeným vzduchem a povytáhnout dopředu.

Provedení

Přípojka stlačeného vzduchu navržená pro proudění přímo vzad
Přesná válečková měrka uložená v kuličkových ložiskách
Upínací stopku o průměru 8 mm lze upnout po celé její délce.
Měřicí dotyk M 2.5 z karbidu s průměrem kuličky 3 mm
Kabel s 5kolíkovou zástrčkou v souladu s DIN 45322, délka kabelu 2 m

Výhoda

Necitlivé na boční síly a teplotní výkyvy
Vynikající elektromagnetické stínění
Provedení s gumovými manžetami, zvláště odolné vůči chladicím a mazacím prostředkům

Dodávka
Měřicí dotyková sonda, zkušební protokol s prohlášením o shodě

Technická data

Značka: TESA TECHNOLOGY
Model: GT 272
Max. dráha vřetena: 10,3 mm
Směr výstupu kabelu: Osový
Materiál manžety: Viton
Měřicí rozpětí elektronické technologie pro měření délky: 4 mm
Rozsah měření technologie elektronického měření délky: +/- 2 mm
Síla měření: 1 N
Max. chyba linearity (D v mm, měřeno od nulového elektrického bodu): 0,2µm + (3 x D³)µm
Odchylka od standardu opakovatelnosti podle normy DIN 1319: 0,05 µm
Přívod k elektronickému nulovému bodu: 8,1 mm
Délka kabelu: 2 m
Instalační délka: 76 mm
Max. pracovní tlak: 1,5 bar
Min. provozní tlak: 1,1 bar
Min./max. provozní tlak: 1.1-1.5 bar
Průměr kuličky: 3 mm
Průměr stopky: 8 mm
Spojovací závit: M2.5
Stupeň krytí: IP 65
Zvednutí vřetene: Stlačený vzduch
