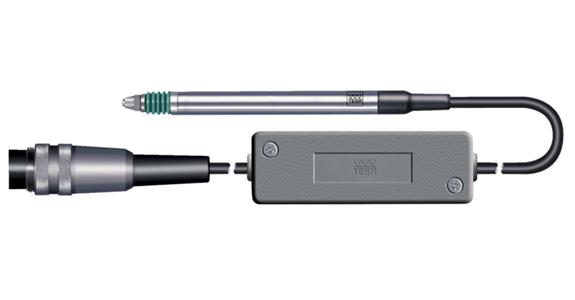

Elektronická sonda pro měření délky TESA GTL 21 DC, analogový výstup

Provedení

Katalogové č.: 1001331 833

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Vhodné pro použití s vícebodovou měřicí technologií. Pro přímé připojení k měřicímu počítači SPC, rozhraní s analogovým vstupem, nebo k počítači s analogovou kartou.

Provedení

Přesná válečková měrka uložená v kuličkových ložiskách
Upínací stopku o průměru 8 mm lze upnout po celé její délce.
Měřicí dotyk M 2.5 z karbidu s průměrem kuličky 3 mm
5kolíkový konektor podle DIN 45322, délka kabelu 2,9 m
Napájecí napětí ±10 až ±15 V stř.

Dodávka
Měřicí dotyková sonda, zkušební protokol s prohlášením o shodě

Poznámky
Sonda pro měření délky ±2 V/mm, ±5 V/mm a ±10 V/mm, citlivost na vyžádání

Technická data

Značka: TESA TECHNOLOGY
Model: GTL 21 DC
Max. dráha vřetena: 4,3 mm
Směr výstupu kabelu: Osový
Materiál manžety: Viton
Zvednutí vřetene: Mechanická zařízení
Měřicí rozpětí elektronické technologie pro měření délky: 4 mm
Rozsah měření technologie elektronického měření délky: +/- 2 mm
Síla měření: 0,63 N
Max. chyba linearity (D v mm, měřeno od nulového elektrického bodu): 0,2µm + (3,5 x D²)µm
Odchylka od standardu opakovatelnosti podle normy DIN 1319: 0,1 µm
Citlivost: 1 V/mm
Výstupní napětí (+/-): 2 V/DC
Délka kabelu: 2 m
Instalační délka: 61,5 mm
Odběr proudu: 15 mA
Posuvné měřidlo: Výměnný
Průměr kuličky: 3 mm
Průměr stopky: 8 mm
Spojovací závit: M2.5
Stupeň krytí: IP 65
Vyjímatelné: Ano
Zástrčkový konektor: Otevřený
