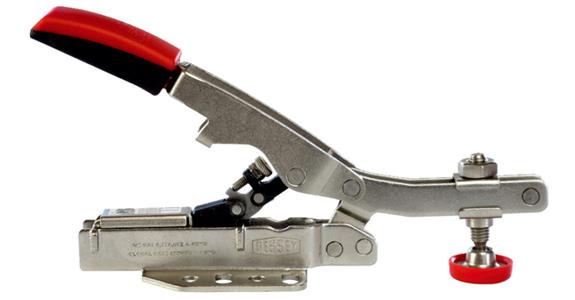

Rychloupínka STC-HH50 BESSEY

Provedení

Katalogové č.: 1027318 301

Cena bez DPH:
Katalogová cena:

Ušetříte:

Objednáme pro Vás

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
Pro rychlé a bezpečné upínání na stolech strojů a zařízení.

Provedení

Páka je v upínací poloze vodorovná
Plynule nastavitelné automatické nastavení upínací výšky až do 35 mm s téměř konstantní upínací silou bez ruční změny polohy přítužného šroubu
Nastavitelná upínací síla až 2 500 N podle nastavení seřizovacího šroubu ve spoji
Robustní, tepelně zpracované ocelové plechy pro dlouhou životnost
Rozmístění otvorů v základové desce kompatibilní s mm a palci
Vysoce kvalitní rukojeť ze dvousložkového plastu odolného vůči olejům

Výhoda

Rychlé použití díky automatickému rozsahu rozpětí
Nekompromisně univerzální díky mimořádně velkému rozsahu upínání, který umožňuje patentovaná mechanika
Výkonné a šetrné díky pohyblivému přítlačné desce s odnímatelným ochranným krytem, díky nastavení upínací síly pomocí seřizovacího šroubu ve spoji

Technická data

Značka: BESSEY
Model: STC-HH50
Celková výška dolní rukojeti (H1): 47 mm
Celková výška horní rukojeti (H2): 158 mm
Výška (H3): 14 mm
Vzdálenost (H4): 50 mm
Vzdálenost1 (H5): 27 mm
Délka (L1): 217 mm
Délka ramene výložníku (L2): 77 mm
Upínací zdvih (L3): 40 mm
Průměr ochranné krytky (L4): 24,6 mm
Základní délka (L5): 113 mm
Vnější šířka (B1): 13 mm
Vnitřní šířka (B2): 8 mm
Šířka rukojeti (B3): 32 mm
Šířka základní desky (B4): 60 mm
Délka základní desky (L6): 53 mm
Délka základní desky 2 (L7): 38 mm
Délka rukojeti (L8): 72 mm
Vzdálenost otvorů (Lo1): 25,4 mm
Vzdálenost otvorů1 (Lo2): 25,4 mm
Vzdálenost otvorů 2 (Lo3): 38 mm
Min./max. rozteč podélných otvorů (Lo4): 33-48 mm
Přidržovací síla: 2500 N
Hmotnost: 380 g
