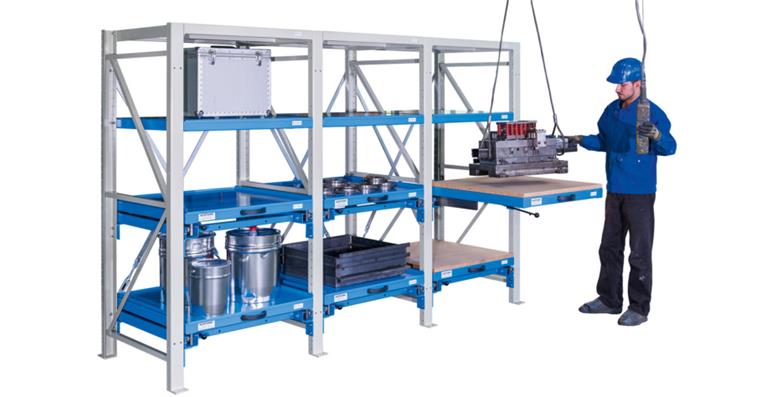

--- - Těžkotonážní výsuvný regál přídavné pole 100% výsuv Š×H×V 980×850×2500 mm

Použití
Auszugsregale für die Lagerung schwerster Lasten, wie z.B. Spritzgussformen, Stanzwerkzeuge, Motoren und anderer schwerer Produkte.

Provedení

3 Auszugböden, 1 oberer Festboden
Ständerrahmen aus Profil U 80, komplett montiert
Feldlast bis max. 10.000 kg
Tragfähigkeit der Auszugsböden von 500-1200 kg, die Auszugsböden sind weitgehend vormontiert
Auszüge mit Einzelauszugsperre und Fachböden im 50 mm Raster höhenverstellbar
Auszugsboden mit Blechabdeckung und Abrollrand, optional auch mit Glattblech oder Holzauflage, inkl. Ein- und Auszugssperre
Bauhöhe der Auszugsböden 130 mm + 20 mm Abrollrand
Feste Fachböden Tragkraft 500 kg
Die Traglastwerte gelten bei gleichmäßig verteilter Last
Optionen: Weitere Ausstattungsvarianten z. B. mit Schubladen, mit Flügeltüren, mit elektrischem Rollladen oder individuelle Sondergrößen und Sonderausführungen sowie fast alle RAL Farben sind auf Anfrage möglich

Poznámky
Auf Anfrage können bei Feldbreite 1300 mm bis zu 3 Regalfelder und bei Feldbreite 900 mm bis zu 4 ganze Regale komplett vormontiert geliefert werden. Ablademöglichkeiten müssen geklärt sein.
Planmaße: Die Addition der lichten Feldbreiten + Anzahl Rahmen x 80 mm + 2 x 20 mm Fußplatten ergibt die Effektive Außenbreite. Die Nutztiefe entspricht der effektiven Regaltiefe.
Sicherheitshinweis: Bodenbeschaffenheit: Ebener Betonfußboden mit Festigkeit mind. B25. Max. Estrichstärke 35 mm mit darunter liegendem Beton von mind. 200 mm Stärke. Bei der Montage mehrerer Anbaufelder ist aus Stabilitätsgründen bei jedem 2. Anbaufeld ein Diagonalkreuz notwendig. Ein Anfahrschutz ist Vorschrift.
